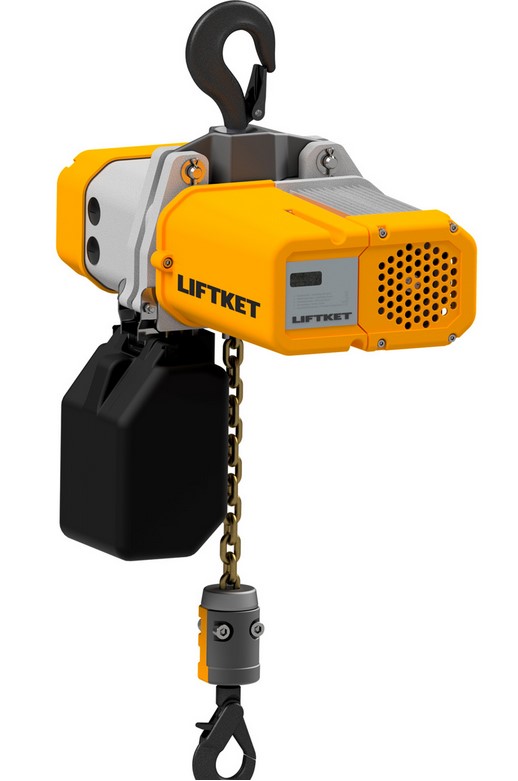

Elektrokettenzug STAR LIFTKET

STAR LIFTKET Elektrokettenzug passend konfigurieren

Der STAR LIFTKET Elektrokettenzug ist ein elektrisch angetriebenes Hebezeug für das kontrollierte Heben und Senken von Lasten. Auf dieser Seite wird kein einzelnes Lagergerät mit einer festen Ausstattung angeboten: SHT stimmt Tragfähigkeit, Hubhöhe, Hubgeschwindigkeit, Aufhängung, Fahrwerk und elektrische Ausführung auf die konkrete Anwendung ab.

Die technische Übersicht zeigt Konfigurationsbeispiele von 125 bis 25.000 kg. Nicht jede Kombination gehört jedoch zur gleichen Standardbaureihe und nicht jede Aufhängung ist für jede Tragfähigkeit verfügbar. Die genaue LIFTKET-Ausführung wird deshalb vor dem Angebot technisch geprüft und schriftlich bestätigt.

Welche Angaben werden für die Auslegung benötigt?

• Maximale Gesamtlast: einschließlich Lastaufnahme- und Anschlagmitteln
• Hubhöhe und Bauhöhe: erforderlicher Hakenweg sowie verfügbarer Raum zwischen Aufhängung und Last
• Hubgeschwindigkeit: eine oder zwei Geschwindigkeiten beziehungsweise eine ausdrücklich angebotene Regelung
• Aufhängung: Haken- oder Ösenaufhängung, Rollfahrwerk oder Elektrofahrwerk
• Trägerdaten: Profil, Flanschbreite, Kurvenradius und Tragfähigkeit bei Verwendung eines Fahrwerks
• Elektrik: Netzspannung, Frequenz, Steuerung, Zuleitung und betriebliche Anschlussbedingungen
• Einsatzbedingungen: Nutzungshäufigkeit, Temperatur, Feuchtigkeit, Staub und besondere Umgebungen

Tragfähigkeit und Geschwindigkeit richtig zuordnen

Die Typenbezeichnung verbindet Tragfähigkeit, Strangzahl und Hubgeschwindigkeit. Eine Angabe wie 1.000/1-6/1,5 beschreibt beispielsweise nicht nur die Nennlast, sondern auch die zugehörige Ausführung und zwei Hubgeschwindigkeiten. Entscheidend ist stets die vollständig bestätigte Konfiguration – einzelne Tabellenwerte dürfen nicht zwischen unterschiedlichen Typen kombiniert werden.

Die offizielle LIFTKET-Dokumentation beschreibt STAR COMPLETE als modulare Reihe von 125 bis 6.300 kg. LIFTKET bietet darüber hinaus Elektrokettenzüge bis 25 t an. Bei größeren Tragfähigkeiten klärt SHT deshalb, welche konkrete Baureihe und technische Dokumentation zum angefragten Gerät gehört.

Technische Konfigurationsübersicht

Die nachfolgende Tabelle dient der Orientierung. Typ, Tragfähigkeit, ISO-Einstufung, Kette, Geschwindigkeit, Aufhängung, Fahrwerk und Flanschbreite müssen als vollständige Konfiguration bestätigt werden.

Technische Daten zum STAR LIFTKET

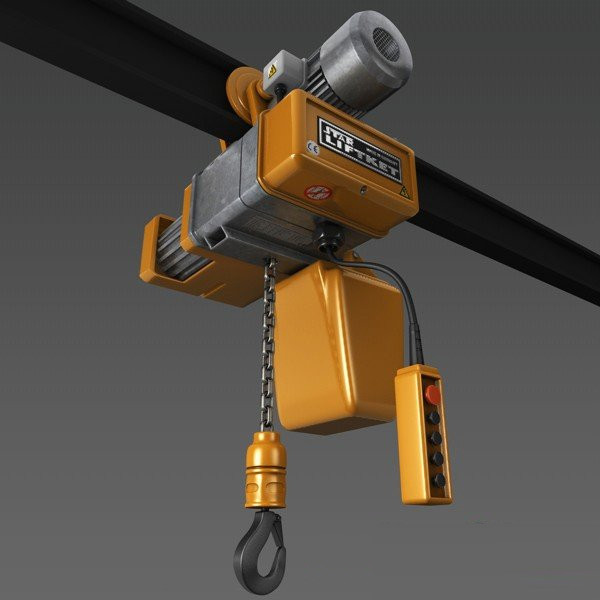

Hakenaufhängung, Rollfahrwerk oder Elektrofahrwerk?

Die Tragkonstruktion und alle Verbindungsteile müssen für die auftretenden Kräfte ausgelegt sein. Sobald zum Hub eine weitere gesteuerte Bewegungsrichtung hinzukommt, sind zusätzlich die für die konkrete Krananlage geltenden Anforderungen zu berücksichtigen.

Sicherheitsausstattung und bestimmungsgemäßer Betrieb

Für die angebotene Konfiguration sind unter anderem Bremse, Rutschkupplung, Endbegrenzung, Hängetaster mit Not-Halt und Kettenspeicher abzugleichen. Die Rutschkupplung ist eine Sicherheitseinrichtung und kein Ersatz für die richtige Tragfähigkeitswahl. Endstellungen dürfen nicht betriebsmäßig als normale Abschaltpunkte angefahren werden, sofern die Betriebsanleitung dies nicht ausdrücklich vorsieht.

• Nenntragfähigkeit und zulässige Einschaltdauer einhalten.
• Last senkrecht aufnehmen; Schrägzug nur bei ausdrücklicher Freigabe.
• Lastkette nicht um die Last schlingen und nicht als Anschlagkette verwenden.
• Keine Personen befördern und niemanden unter schwebenden Lasten dulden.
• Gerät, Kette, Haken, Aufhängung und Fahrwerk vor dem Einsatz sichtbar kontrollieren.

Prüfung und Dokumentation

Prüfart und Prüffrist ergeben sich aus Gefährdungsbeurteilung, Einsatzbedingungen, Herstellerangaben und den anwendbaren Vorschriften. Die DGUV Vorschrift 54 sieht für Winden, Hub- und Zuggeräte wiederkehrende Prüfungen nach Bedarf, mindestens jedoch jährlich, vor. Bei einer Krananlage mit Fahrbewegung können ergänzend die Kranvorschriften maßgeblich sein.

Häufige Fragen zum STAR LIFTKET

Ist der STAR LIFTKET eichfähig?

Nein – der Begriff ist hier nicht anwendbar. Das Gerät hebt Lasten, misst aber kein eichrechtlich verwendbares Gewicht. Für eine Gewichtsermittlung wird eine geeignete Kranwaage oder ein Dynamometer benötigt.

Kann jede Tragfähigkeit mit jedem Fahrwerk kombiniert werden?

Nein. Aufhängung, Fahrwerk, Flanschbreite, Geschwindigkeit und Tragfähigkeit sind typabhängig. SHT bestätigt die zulässige Kombination im Angebot.

Welche Netz- und Steuerspannung wird geliefert?

Das hängt von der bestellten Ausführung ab. Betriebsspannung und Steuerspannung sind unterschiedliche Angaben und werden vor der Bestellung separat bestätigt.

Konfiguration bei SHT anfragen

Übermitteln Sie Last, Hubhöhe, gewünschte Geschwindigkeit, Aufhängung oder Fahrwerk, Trägerdaten, Netzversorgung und Einsatzbedingungen. Sie erreichen uns unter +49 3681 454266-20 oder über das Kontaktformular. Weitere Bauarten finden Sie unter elektrische Hebezeuge.
