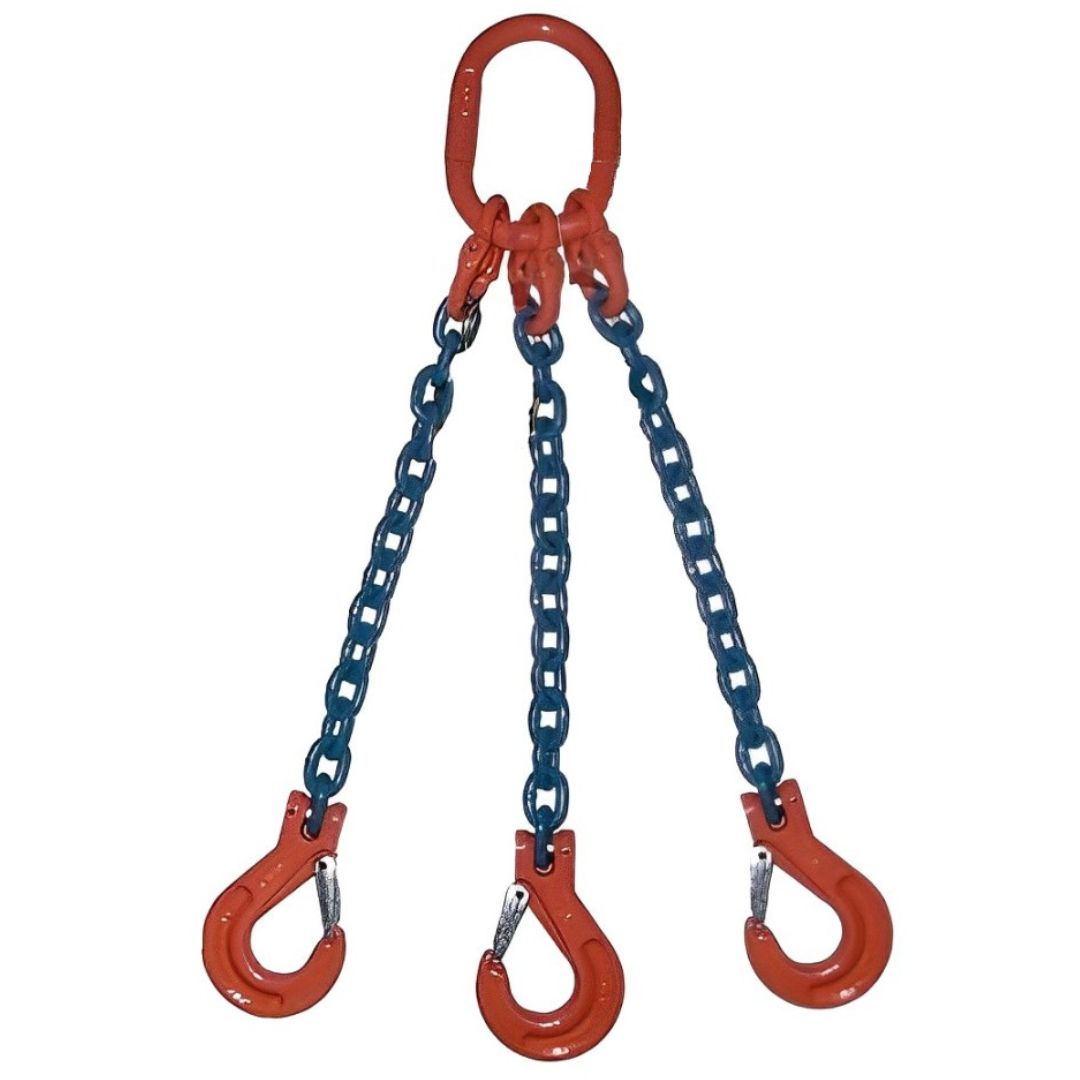

Produktinformationen 3-strang Kettengehänge / Anschlagkette

Dieses 3-Strang-Kettengehänge der Güteklasse 8 ist für geeignete Lasten mit drei Anschlagpunkten vorgesehen. SHT konfektioniert das Gehänge in Suhl passend zu der gewählten Tragfähigkeit, Nutzlänge, Lastaufhängung und Verkürzung.

Direkt konfigurierbare Ausführungen

Tragfähigkeiten: 2.360, 3.150, 4.250, 6.700, 11.200 oder 17.000 kg bei Neigungswinkel β von 0–45°
Nutzlängen: 1 m, 1,5 m, 2 m, 3 m, 4 m oder 5 m
Endbeschläge: Gabelkopfhaken (Standard), Ösenlasthaken, Sicherheitslasthaken, Wirbellasthaken, Gießereilasthaken oder Aufhängering
Verkürzung: wahlweise ohne oder mit Verkürzungshaken

Die auswählbare Tragfähigkeit bezieht sich auf das komplette Gehänge in der gewählten Konfiguration und den angegebenen Neigungswinkel. Andere Längen und Sonderausführungen sind auf Anfrage möglich.

Tragfähigkeit des 3-Strang-Gehänges

Kettennenndicke	β 0–45°	β über 45–60°
6 mm	2.360 kg	1.700 kg
7 mm	3.150 kg	2.240 kg
8 mm	4.250 kg	3.000 kg
10 mm	6.700 kg	4.750 kg
13 mm	11.200 kg	8.000 kg
16 mm	17.000 kg	11.800 kg

Die Werte gelten für direkt angeschlagene GK8-Gehänge gemäß der zugrunde gelegten Tabelle nach EN 818-4. Neigungswinkel über 60° sind unzulässig. Bei asymmetrischer Lastverteilung oder wenn nicht alle Stränge gleichmäßig tragen, muss die zulässige Belastung entsprechend neu beurteilt werden.

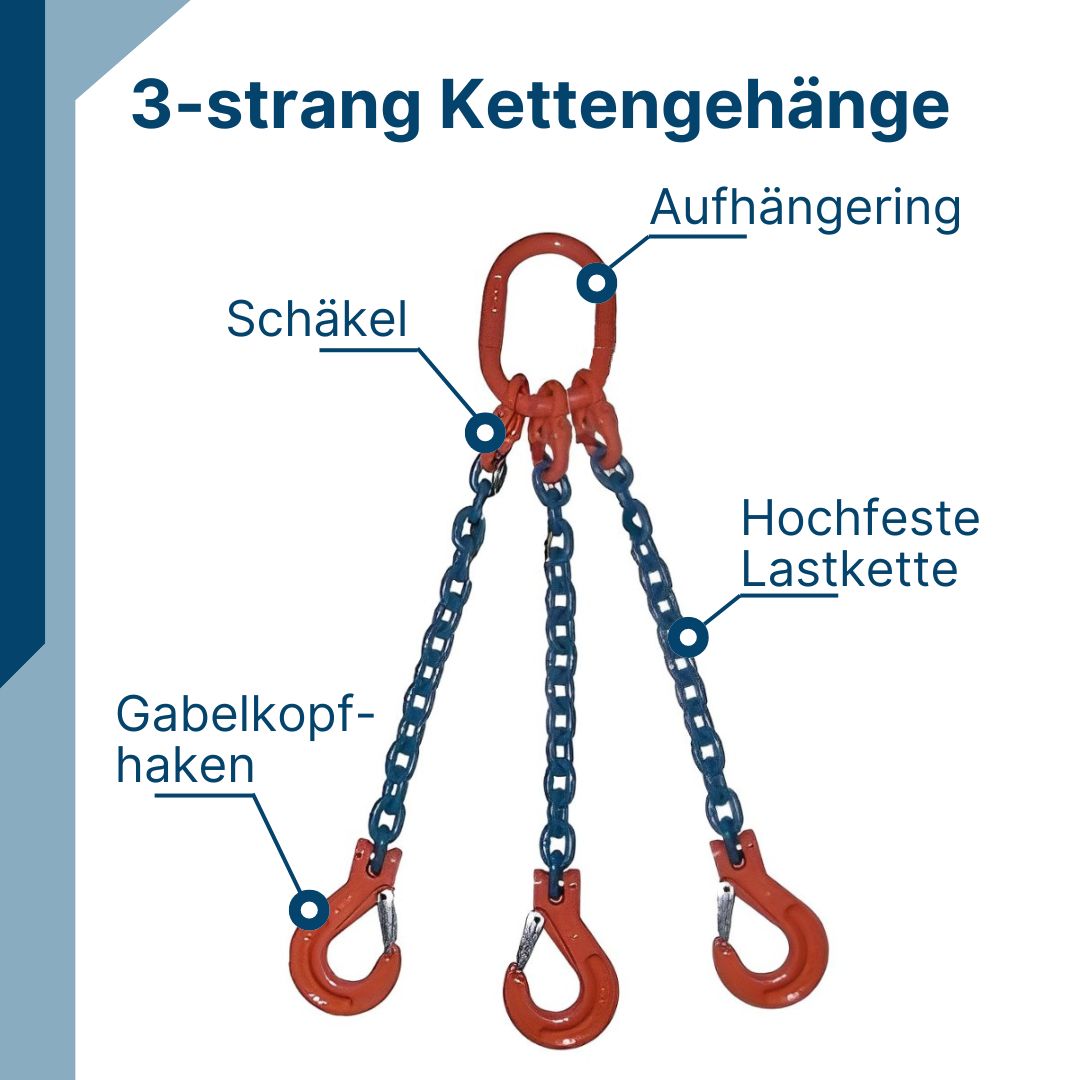

Aufbau und Dokumentation

Rundstahlkette der Güteklasse 8 nach DIN EN 818-2
Verwendete Beschlagteile nach DIN EN 1677
Oberes Aufhängeglied und drei gleich lange Kettenstränge
Individuelle Kennnummer und Kettenkarteikarte
Konfektionierung und Prüfung durch SHT in Suhl

Die Nutzlänge wird an den tragenden Innenpunkten von oberer Aufhängung und unterem Endbeschlag gemessen. Maßgeblich sind die Angaben der gewählten Variante.

Temperatur und sichere Verwendung

–40 °C bis +200 °C: 100 % der angegebenen Tragfähigkeit
über +200 °C bis +300 °C: 90 %
über +300 °C bis +400 °C: 75 %

Vor der Benutzung sind Kennzeichnung, Kette, Aufhängeglied, Verbindungsteile, Verkürzer und Haken zu kontrollieren. Das Gehänge darf nicht geknotet oder verdreht werden. Scharfe Kanten, Stoßbelastung und ungeeignete Anschlagpunkte können zusätzliche Maßnahmen oder eine Reduzierung der Tragfähigkeit erfordern. Betriebsanleitung, Kennzeichnung und betriebliche Gefährdungsbeurteilung sind zu beachten.

Nach DGUV Regel 109-017 sind Anschlagmittel in Abständen von längstens einem Jahr durch eine zur Prüfung befähigte Person zu prüfen. Für Rundstahlketten ist zusätzlich spätestens alle drei Jahre eine zerstörungsfreie Prüfung auf Rissfreiheit vorgesehen; je nach Einsatz können kürzere Fristen erforderlich sein.

Weitere Ausführungen

Für vier Anschlagpunkte finden Sie das 4-Strang-Kettengehänge GK8. Alle Bauarten und Güteklassen finden Sie unter Kettengehänge und Anschlagketten. Bei geringer Bauhöhe kann eine passende Krantraverse eine geeignete Lösung sein.
