Hubmagnet / Lasthebemagnet / Lastmagnet

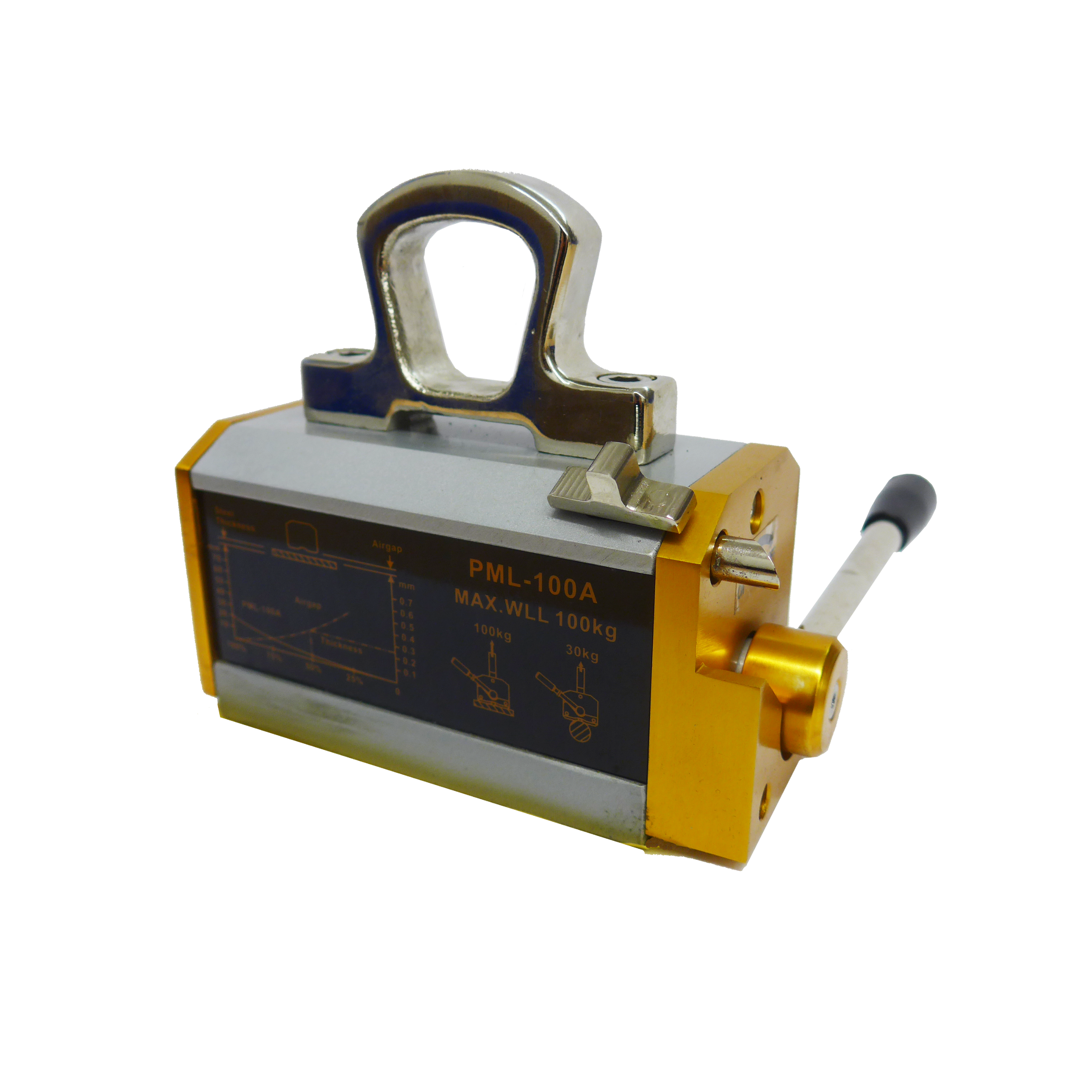

PML Permanent-Lasthebemagnet für Flach- und Rundmaterial

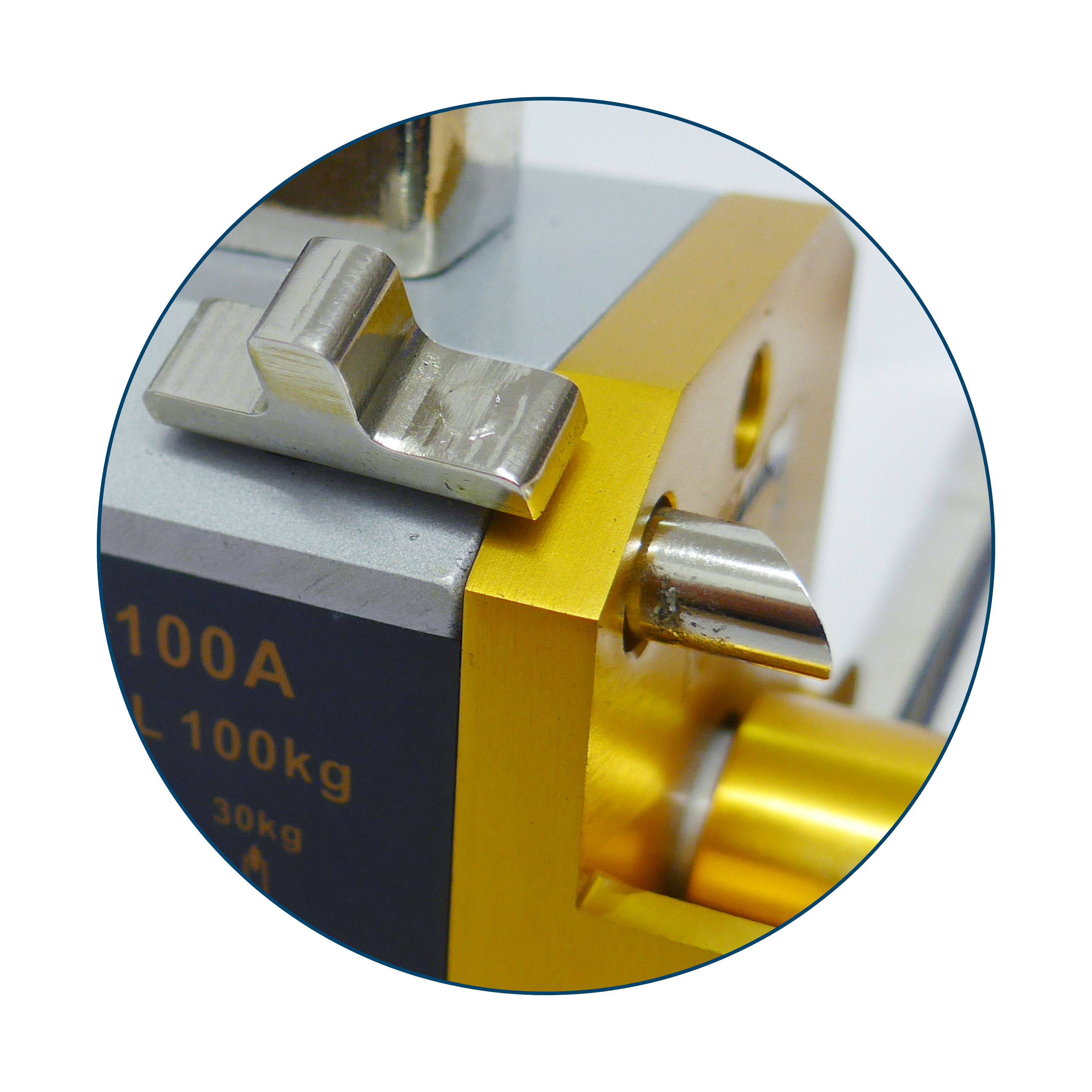

Der handbetätigte PML-Lasthebemagnet nimmt geeignete ferromagnetische Werkstücke von oben auf. Zum Ein- und Ausschalten wird der Bedienhebel umgelegt; im aktivierten Zustand unterstützt eine Sicherheitsverriegelung gegen unbeabsichtigtes Betätigen. Da keine externe Stromversorgung benötigt wird, eignet sich die Baureihe für viele innerbetriebliche Hebevorgänge an Stahlteilen.

Tragfähigkeiten der PML-Baureihe

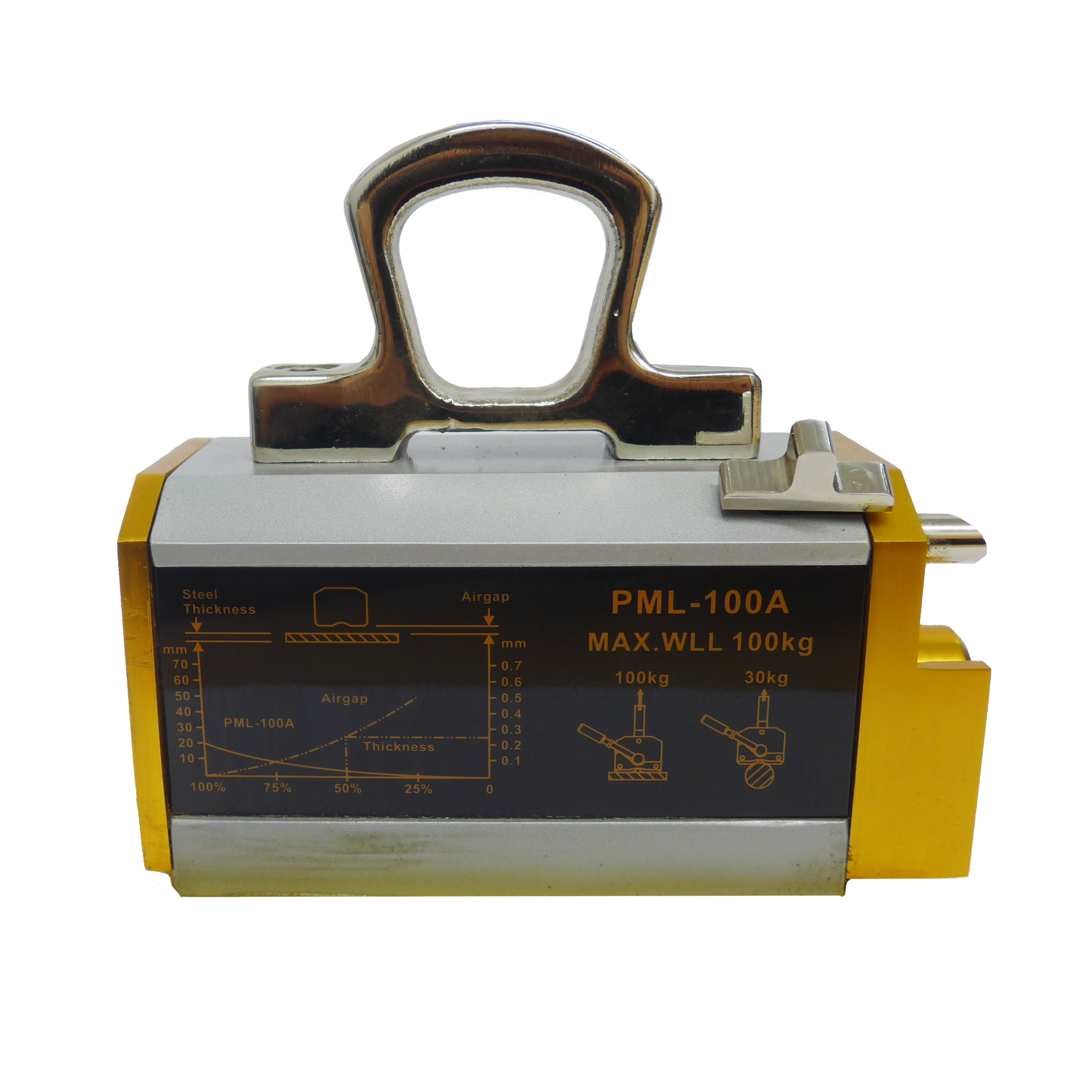

• PML-100A, Art.-Nr. 74606: maximal 100 kg Flachmaterial oder 30 kg Rundmaterial, Eigengewicht 3,5 kg, Mindestdicke des Flachmaterials 10 mm.
• PML-300A, Art.-Nr. 74607: maximal 300 kg Flachmaterial oder 100 kg Rundmaterial, Eigengewicht 10 kg, Mindestdicke des Flachmaterials 20 mm.
• PML-600A, Art.-Nr. 74608: maximal 600 kg Flachmaterial oder 200 kg Rundmaterial, Eigengewicht 21 kg, Mindestdicke des Flachmaterials 25 mm.
• PML-1000A, Art.-Nr. 74609: maximal 1.000 kg Flachmaterial oder 300 kg Rundmaterial, Eigengewicht 40 kg, Mindestdicke des Flachmaterials 40 mm.
• PML-2000A, Art.-Nr. 74610: maximal 2.000 kg Flachmaterial oder 600 kg Rundmaterial, Eigengewicht 83 kg, Mindestdicke des Flachmaterials 55 mm.

Wovon die nutzbare Tragfähigkeit abhängt

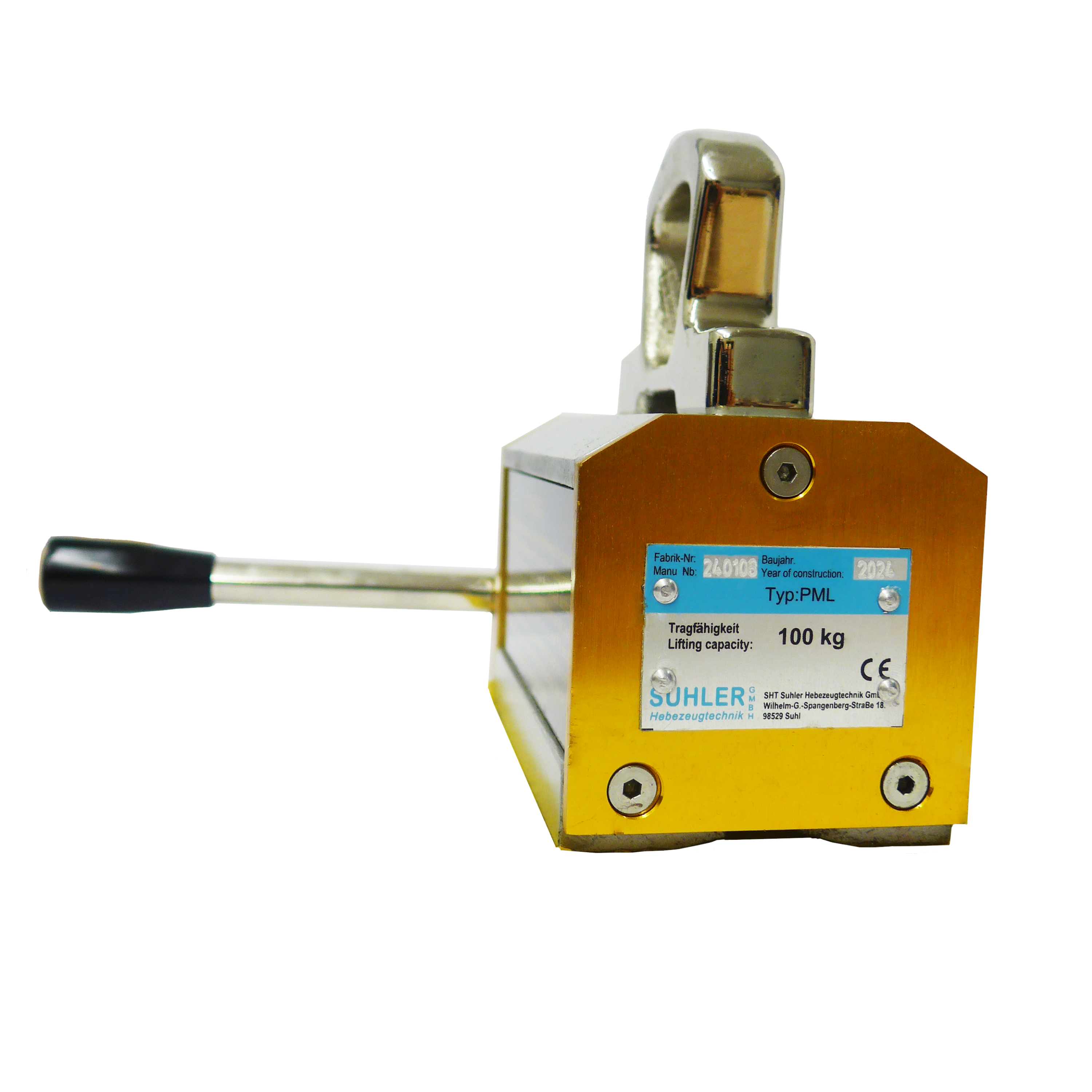

Die Tabellenwerte dürfen nur unter den in Betriebsanleitung und Typenschild definierten Bedingungen angesetzt werden. Materialgüte, Werkstückdicke, Ebenheit, Beschichtung, Rost, Zunder, Verschmutzung, Luftspalt, Temperatur und Geometrie beeinflussen die Magnetkraft. Bei Rundmaterial gelten deutlich niedrigere Lastwerte als bei geeignetem Flachmaterial. Prüfen Sie außerdem die zulässige Werkstücklänge und bei Rohren die Wandstärke beziehungsweise Geometrie anhand der aktuellen Unterlagen.

Anwendung und Prüfung

• Kontaktfläche und Magnetsohle vor jedem Hub reinigen und kontrollieren.
• Magnet möglichst über dem Schwerpunkt auf vollflächig geeignetem Material ansetzen.
• Hebel vollständig aktivieren und Verriegelung prüfen.
• Mit einem bodennahen Probehub sicheren Halt kontrollieren; Stoß und Pendeln vermeiden.
• Keine Personen unter der Last; Betriebsanleitung und festgelegte Prüffristen einhalten.

Beratung zur Auswahl

Weitere Magnetlösungen finden Sie unter Lasthebemagnete. Für die Auslegung benötigen wir Werkstoff, Gewicht, Abmessungen, Materialdicke, Oberflächenzustand und die Angabe, ob Flach- oder Rundmaterial gehoben wird.
