Stahlwinde mit geringer Bauhöhe

Die Stahlwinde DMKK mit geringer Bauhöhe ist für Hebe- und Positionieraufgaben vorgesehen, bei denen oberhalb der Last nur begrenzter Raum verfügbar ist. Die mechanische Zahnstangenwinde nach DIN 7355 ist mit 1.500, 3.000, 5.000 oder 10.000 kg Traglast sowie Sicherheits- oder Ratschenkurbel erhältlich.

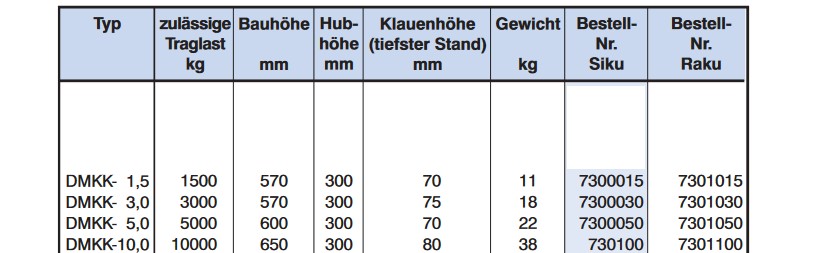

Maße und Gewichte der kompakten DMKK

Alle vier DMKK-Ausführungen besitzen laut SHT-Datenblatt 300 mm Hub. Die Bauhöhe steigt mit der Traglast von 570 auf 650 mm. Für die Auswahl sind neben der Traglast vor allem die niedrigste Klauenhöhe, der erforderliche Hub und das Eigengewicht der konkreten Größe entscheidend.

Geringe Bauhöhe richtig einordnen

Die kompakte Konstruktion spart gegenüber der normalen DMK je nach Größe deutlich Bauhöhe. Das bedeutet jedoch nicht automatisch, dass jede enge Einbausituation geeignet ist. Zusätzlich werden Platz für Klaue oder Kopfaufnahme, Kurbelbewegung, Hände der Bedienperson sowie ein tragfähiger, ebener Aufstellbereich benötigt.

Die Last kann entsprechend der Produktunterlage auf der festen Klaue oder am Kopf aufgenommen werden. Sie muss dabei zentrisch und flächig anliegen. Seitenkräfte, Verkanten, instabile Auflagepunkte und ein nicht vollständig aufstehender Fuß gefährden die sichere Krafteinleitung.

Kurbel passend zum Bedienraum auswählen

Mit Sicherheitskurbel ist eine vollständige Kurbelumdrehung möglich und entsprechender Freiraum einzuplanen. Die Ratschenkurbel arbeitet mit kurzen Schwenkbewegungen und kann bei begrenztem seitlichem Platz Vorteile bieten. Beide Kurbelarten sind für alle vier im Shop auswählbaren Traglasten vorgesehen.

Vor der Benutzung müssen Kurbel, Ratsche beziehungsweise Rückschlagsicherung, Lastdruckbremse und Zahnstange ohne erkennbare Schäden funktionieren. Die Traglast wird durch die Wahl der Kurbel nicht verändert.

Last anheben, anschließend unabhängig sichern

Die Winde ist auf festem, waagerechtem und ausreichend tragfähigem Untergrund aufzustellen. Die zulässige Traglast darf nicht überschritten werden; Stoßbelastungen und außermittiges Ansetzen sind zu vermeiden. Eine angehobene Last darf nicht ausschließlich auf der Stahlwinde verbleiben, wenn darunter oder daran gearbeitet wird.

Vor jedem Einsatz sind Bodenplatte, Gehäuse, Klaue, Kopf, Zahnstange, Kurbel und Bremse zu prüfen. Wiederkehrende Kontrollen und Instandhaltung richten sich nach Herstellerunterlagen, Einsatzhäufigkeit und Gefährdungsbeurteilung.

Häufige Frage

Welche Bauhöhe hat die Stahlwinde mit geringer Bauhöhe?

DMKK-1,5 und DMKK-3,0 sind jeweils 570 mm hoch, DMKK-5,0 misst 600 mm und DMKK-10,0 650 mm. Der Hub beträgt bei allen vier Größen 300 mm; die niedrigste Klauenhöhe liegt je nach Ausführung zwischen 70 und 80 mm.

SHT-Datenblatt mit vollständiger Maß- und Bestellmatrix öffnen

Wenn mehr Bauhöhe verfügbar ist, vergleichen Sie die Stahlwinde DMK mit fester Klaue. Weitere Bauarten finden Sie unter Stahlwinden und Stockwinden. Beratung erhalten Sie über das Kontaktformular.
