Artikelnr.: 730000
Stahlwinde DMK mit fester Klaue
331,50 €* 278,57 € exkl. MwSt.
Inhalt: 1 Stück
* Bruttopreis inkl. MwSt., zzgl. Versandkosten
Die Stahlwinde DMK mit fester Klaue ist eine mechanische Zahnstangenwinde nach DIN 7355. Lasten können entsprechend der Betriebsanleitung auf der festen Klaue oder am Kopf aufgenommen werden. Im Shop stehen vier Traglasten von 1.500 bis 10.000 kg sowie Sicherheits- und Ratschenkurbel zur Auswahl.

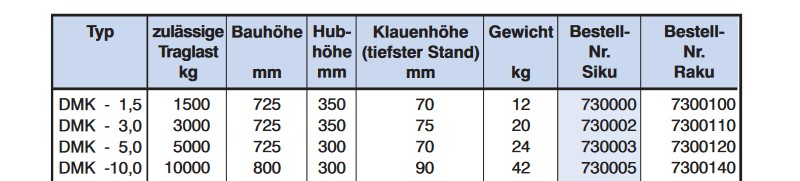

| Typ | Traglast | Bauhöhe | Hubhöhe | Klauenhöhe | Gewicht |
|---|---|---|---|---|---|
| DMK-1,5 | 1.500 kg | 725 mm | 350 mm | 70 mm | 12 kg |
| DMK-3,0 | 3.000 kg | 725 mm | 350 mm | 75 mm | 20 kg |
| DMK-5,0 | 5.000 kg | 725 mm | 300 mm | 70 mm | 24 kg |
| DMK-10,0 | 10.000 kg | 800 mm | 300 mm | 90 mm | 42 kg |
Die Werte stammen aus dem verlinkten SHT-Datenblatt. Die Traglast der gewählten Ausführung gilt sowohl bei der bestimmungsgemäßen Aufnahme auf der Klaue als auch am Kopf. Bauhöhe, Hub, Klauenhöhe und Eigengewicht sind vor der Bestellung mit Last und Einbausituation abzugleichen.
Die feste Klaue ermöglicht einen niedrigen Ansatzpunkt von 70 bis 90 mm. Ist ausreichend Raum oberhalb der Winde vorhanden, kann die Last auch über den Kopf aufgenommen werden. In beiden Fällen muss die Auflagefläche tragfähig, eben und so groß sein, dass die Kraft zentrisch ohne Seitenlast in die Winde eingeleitet wird.
Die DMK hebt über ein Zahnradgetriebe entlang der Zahnstange. Die Ganzstahlausführung, die große Bodenplatte und die Lastdruckbremse sind auf den kontrollierten mechanischen Hub ausgelegt. Die Stahlwinde dient zum Anheben und Positionieren; vor Arbeiten an einer angehobenen Last ist diese unabhängig und fachgerecht zu sichern.
Die Sicherheitskurbel benötigt Raum für eine vollständige Drehbewegung. Ihr Klappgriff erleichtert die Handhabung und reduziert den Platzbedarf außerhalb des Betriebs. Die Ratschenkurbel wird dagegen mit kurzen Vor- und Rückbewegungen bedient und eignet sich deshalb für Einbausituationen, in denen eine 360-Grad-Drehung nicht möglich ist.
Die Kurbelart verändert nicht die Traglast. Entscheidend sind verfügbarer Bedienraum, sichere Handposition und ungehinderte Bewegung. Vor jedem Einsatz müssen Kurbel, Rückschlagsicherung beziehungsweise Ratschenmechanismus und Lastdruckbremse ordnungsgemäß funktionieren.
Die Bodenplatte muss vollflächig auf einem ebenen, festen und ausreichend tragfähigen Untergrund stehen. Schrägzug, außermittige Belastung und das Ansetzen an ungeeigneten Kanten sind zu vermeiden. Vor der Benutzung sind Gehäuse, Zahnstange, Klaue, Kopf, Kurbel, Bremse und Bodenplatte auf Verschleiß, Verformung, Korrosion und Beschädigung zu prüfen.
Niemand darf sich unter einer nur von der Stahlwinde gehaltenen Last aufhalten. Prüfungen und Wartung richten sich nach Betriebsanleitung, Einsatzbedingungen und betrieblicher Gefährdungsbeurteilung.
Die DMKK besitzt je nach Traglast nur 570 bis 650 mm Bauhöhe, während die DMK 725 bis 800 mm erreicht. Wenn die verfügbare Einbauhöhe begrenzt ist, kann die Stahlwinde DMKK mit geringer Bauhöhe besser passen. Klauenhöhe, Hub und Bedienraum müssen trotzdem einzeln geprüft werden.
SHT-Datenblatt mit vollständiger Maß- und Bestellmatrix öffnen
Weitere Bauarten finden Sie unter Stahlwinden und Stockwinden. Beratung erhalten Sie über das Kontaktformular.
