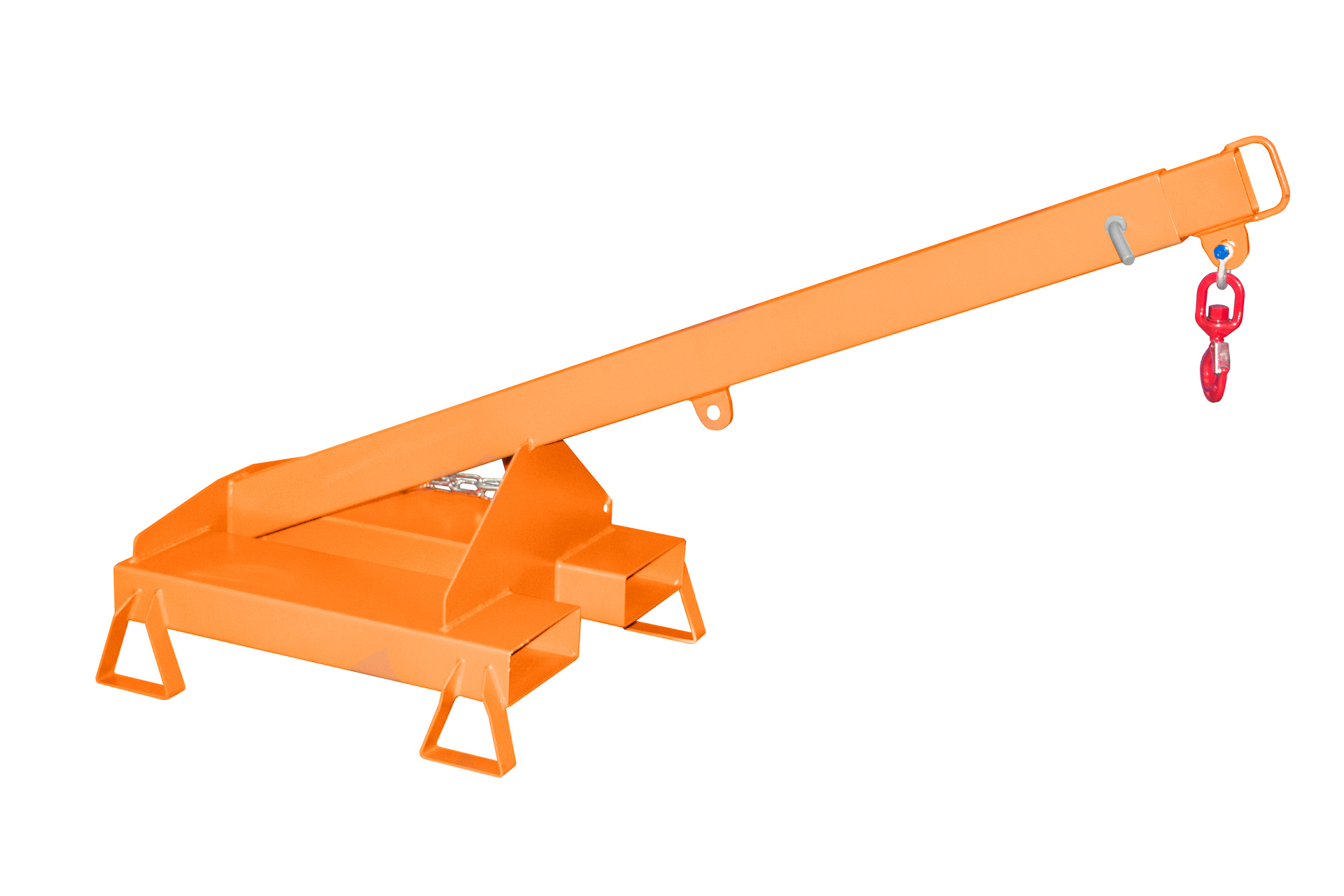

Lastarm Typ LAT RAL 2000 Gelborange
Lastarm Typ LAT RAL 3000 Feuerrot

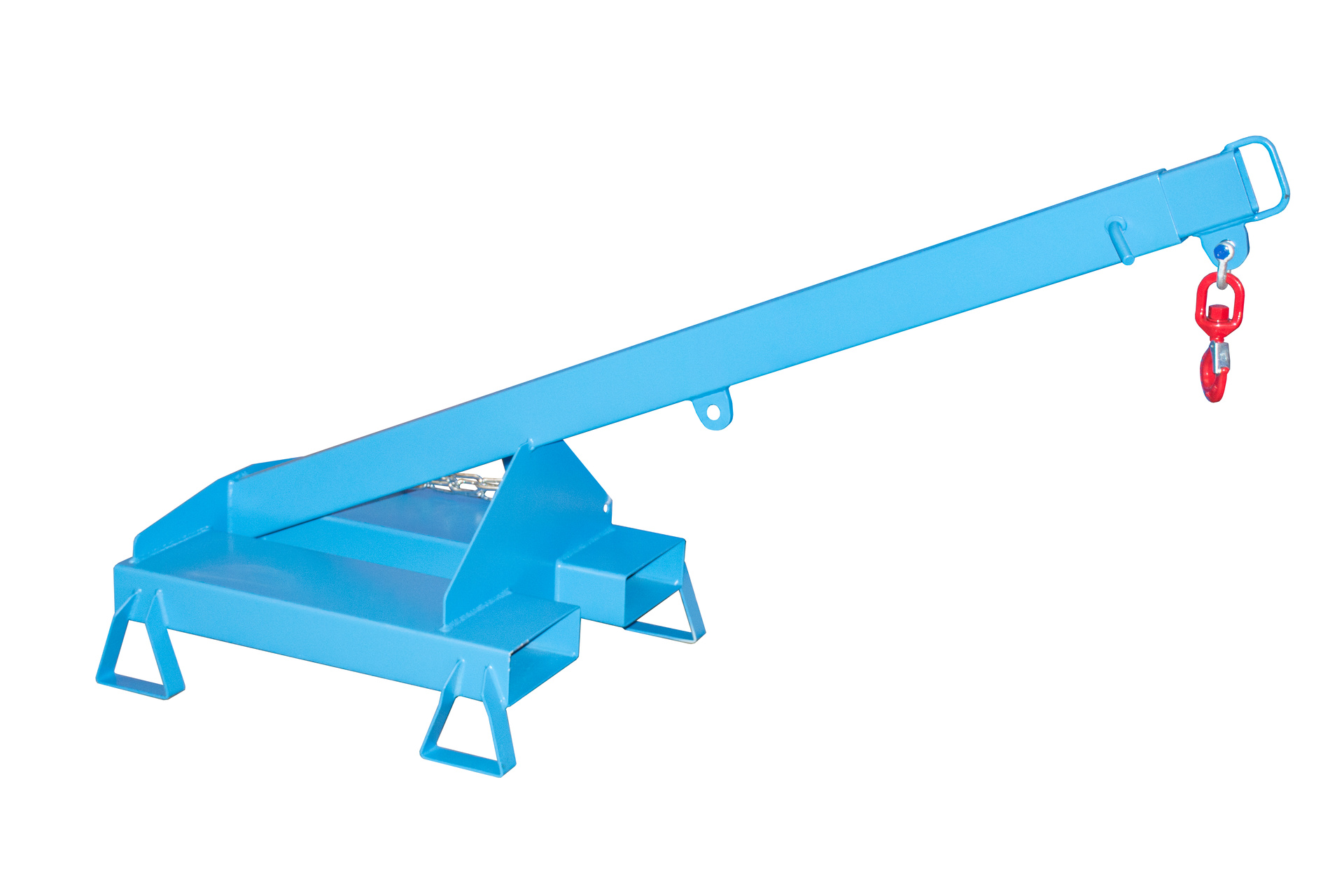

Lastarm Typ LAT RAL 5012 Lichtblau
Lastarm Typ LAT RAL 6011 Resedagrün
Lastarm Typ LAT RAL 7005 Mausgrau Stapler Anbaugerät
Lastarm Typ LAT RAL 2000 Gelborange stapler anbaugerät
Lastarm Typ LAT RAL 3000 Feuerrot
Lastarm Typ LAT RAL 5012 Lichtblau
Lastarm Typ LAT RAL 6011 Resedagrün
Lastarm Typ LAT RAL 7005 Mausgrau
Lastarm Typ LAT feuerverzinkt
Lastarm Typ LAT RAL 2000 Gelborange
Lastarm Typ LAT RAL 3000 Feuerrot
Lastarm Typ LAT RAL 5012 Lichtblau
Lastarm Typ LAT RAL 6011 Resedagrün
Lastarm Typ LAT RAL 7005 Mausgrau
Lastarm Typ LAT RAL 2000 Gelborange
Lastarm Typ LAT RAL 3000 Feuerrot
Lastarm Typ LAT RAL 5012 Lichtblau
Lastarm Typ LAT RAL 6011 Resedagrün
Lastarm Typ LAT RAL 7005 Mausgrau
Lastarm Typ LAT RAL 5012 Lichtblau

Artikelnr.: bs-4430-14-0000-1

Lastarm Typ LAT

954,38 €* 802,00 € exkl. MwSt.

Inhalt: 1 Stück

Versandkostenfrei (D)

Sofort verfügbar, 5 Werktage
Produktnummer: bs-4430-14-0000-1
Unsere Zahlungsarten:
Vorkasse Rechnung Kreditkarte
Dieses Produkt teilen:

Produktinformationen Lastarm Typ LAT

Teleskop-Lastarm Typ LAT 25 für Gabelstapler

Der Lastarm Typ LAT 25-1,0 ist ein teleskopierbares Gabelstapler-Anbaugerät mit 25° Neigung. Sieben durch Steckbolzen gesicherte Positionen decken Hakenabstände von 875 bis 2.500 mm ab. Die zulässige Traglast beträgt an der ersten Position 1.000 kg und sinkt mit zunehmender Ausladung bis auf 125 kg.

Hakenpositionen und Traglasten

Position Hakenabstand Zulässige Traglast laut Datenblatt
1 875 mm 1.000 kg
2 1.600 mm 300 kg
3 1.780 mm 225 kg
4 1.960 mm 200 kg
5 2.140 mm 175 kg
6 2.320 mm 150 kg
7 2.500 mm 125 kg

Die Grundlänge beträgt 1.600 mm. Das Gewicht liegt laut Datenblatt Lastarme Typ LA / LAT bei 62 kg in lackierter und 67 kg in feuerverzinkter Ausführung.

Ausstattung des LAT 25

  • Stahlkonstruktion mit Einfahrtaschen für Gabelzinken
  • Kettensicherung gegen unbeabsichtigtes Abrutschen
  • ein Wirbellasthaken mit Hakensicherung
  • 25° Neigung
  • sieben teleskopierbare, mit Steckbolzen gesicherte Positionen
  • Stützfüße mit 100 mm Unterfahrhöhe laut Datenblatt

Oberflächen und Shopvarianten

Direkt auswählbar ist der LAT 25-1,0 lackiert in RAL 2000 Gelborange, RAL 3000 Feuerrot, RAL 5012 Lichtblau, RAL 6011 Resedagrün oder RAL 7005 Mausgrau sowie feuerverzinkt. Abmessungen und Traglasten bleiben bei diesen Oberflächenvarianten gleich; das Eigengewicht unterscheidet sich laut Datenblatt.

Ausladung vor jedem Hub kontrollieren

Die Einstellung bestimmt unmittelbar die zulässige Traglast. Vor dem Anschlagen der Last müssen Position und Steckbolzen geprüft und mit der Tabelle abgeglichen werden. Die Angabe „1,0“ in der Typbezeichnung gilt nur für die erste Position bei 875 mm Hakenabstand und darf nicht auf die ausgezogenen Positionen übertragen werden.

Teleskop-Lastarm LAT oder starrer Lastarm LA?

Anforderung Passende Ausführung
variable Reichweite von 875 bis 2.500 mm Lastarm Typ LAT 25
höhere Traglastklassen oder feste Reichweiten starrer Lastarm Typ LA
kompakte Hakenaufnahme ohne langen Ausleger Lasthaken Typ LH-I

Weitere Bauarten finden Sie unter Lastaufnahmemittel für Gabelstapler.

Vor der Bestellung prüfen

  • benötigter Hakenabstand und Lastgewicht an dieser Position
  • Resttragfähigkeit und Freigabe des Gabelstaplers
  • Abmessungen und Abstand der Gabelzinken
  • Eigengewicht von 62 beziehungsweise 67 kg
  • erforderlicher Bewegungs- und Pendelraum
  • passende Oberfläche für die Einsatzumgebung

Sicher befestigen, betreiben und prüfen

Die Gabelzinken werden vollständig in die Einfahrtaschen eingefahren und der Lastarm mit der vorgesehenen Kette gegen unbeabsichtigtes Abrutschen gesichert. Nach dem Einstellen muss der Steckbolzen vollständig eingerastet und gesichert sein. Vor jedem Einsatz sind Konstruktion, Taschen, Sicherungskette, Teleskopmechanik, Bolzen, Haken und Hakensicherung sichtbar zu kontrollieren.

Nach § 23 der DGUV Vorschrift 68 müssen Stapler und Anbaugerät aufeinander abgestimmt sein. Das Verfahren hängender Lasten ist nur unter den Voraussetzungen des § 27 zulässig. Flurförderzeuge und ihre Anbaugeräte sind nach § 37 in Abständen von längstens einem Jahr durch einen Sachkundigen zu prüfen; Gefährdungsbeurteilung und Herstellerangaben können kürzere Fristen erfordern.

Häufige Fragen zum Lastarm Typ LAT

Wie weit kann der LAT 25 ausgezogen werden?

Die sieben Hakenpositionen reichen von 875 bis 2.500 mm Abstand. Jede Position wird mit einem Steckbolzen gesichert.

Welche Traglast hat der Lastarm bei 2.500 mm?

An der äußersten Position beträgt die Traglast laut Datenblatt 125 kg. Die bestätigte Resttragfähigkeit des Staplers kann den zulässigen Lastfall zusätzlich begrenzen.

Wie schwer ist der Teleskop-Lastarm?

Die lackierte Ausführung wiegt laut Datenblatt 62 kg, die feuerverzinkte Ausführung 67 kg.

Darf der LAT 25 mit 1.000 kg vollständig ausgezogen werden?

Nein. 1.000 kg sind nur an Position 1 bei 875 mm Hakenabstand zulässig. Für jede weitere Position gilt der niedrigere Tabellenwert.

Wie oft muss der Lastarm geprüft werden?

Vor Arbeitsbeginn ist eine Sichtkontrolle erforderlich. Die DGUV Vorschrift 68 verlangt für Flurförderzeuge und ihre Anbaugeräte außerdem eine Prüfung in Abständen von längstens einem Jahr; gegebenenfalls sind kürzere Fristen festzulegen.
