Artikelnr.: bs-4430-13-0000-3
Lastarm Typ LA
794,92 €* 668,00 € exkl. MwSt.
Inhalt: 1 Stück
Versandkostenfrei (D)
Der Lastarm Typ LA erweitert die Reichweite eines geeigneten Gabelstaplers und nimmt die Last an einem Wirbellasthaken auf. Zur Auswahl stehen starre Modelle mit 1.600 oder 2.400 mm Grundlänge sowie der um 25° geneigte Typ LA 25. Je nach Modell beträgt die Traglast an der ersten Hakenposition bis zu 5.000 kg und nimmt mit größerem Hakenabstand deutlich ab.
| Modell | Grundlänge | Hakenabstand / Traglast | Gewicht lackiert / verzinkt |
|---|---|---|---|
| LA 1600-1,0 | 1.600 mm | 780 mm / 1.000 kg; 1.165 mm / 350 kg; 1.550 mm / 200 kg | 46 / 50 kg |
| LA 2400-1,0 | 2.400 mm | 780 mm / 1.000 kg; 1.565 mm / 200 kg; 2.350 mm / 100 kg | 53 / 57 kg |
| LA 1600-2,5 | 1.600 mm | 780 mm / 2.500 kg; 1.165 mm / 850 kg; 1.550 mm / 500 kg | 79 / 85 kg |
| LA 2400-2,5 | 2.400 mm | 780 mm / 2.500 kg; 1.565 mm / 500 kg; 2.350 mm / 250 kg | 94 / 101 kg |
| LA 1600-5,0 | 1.600 mm | 780 mm / 5.000 kg; 1.165 mm / 1.700 kg; 1.550 mm / 1.000 kg | 112 / 120 kg |
| LA 2400-5,0 | 2.400 mm | 780 mm / 5.000 kg; 1.565 mm / 1.000 kg; 2.350 mm / 500 kg | 132 / 142 kg |
| LA 25-1,0 | 1.600 mm | 875 mm / 1.000 kg; 1.600 mm / 300 kg | 51 / 54 kg |
Die Werte stammen aus dem Datenblatt Lastarme Typ LA / LAT. Für den Einsatz zählt immer die Traglast an der tatsächlich verwendeten Hakenposition zusammen mit der bestätigten Resttragfähigkeit des Staplers.
Die Modelle sind lackiert in RAL 2000 Gelborange, RAL 3000 Feuerrot, RAL 5012 Lichtblau, RAL 6011 Resedagrün oder RAL 7005 Mausgrau sowie feuerverzinkt auswählbar. Die Traglastklasse und Grundlänge werden gemeinsam mit der Oberfläche in der Variantenliste gewählt.
Mit wachsendem Abstand zwischen Stapler und Lasthaken steigt das Lastmoment. Deshalb darf beispielsweise ein LA 1600-5,0 am ersten Hakenabstand von 780 mm 5.000 kg aufnehmen, an der Position 1.550 mm jedoch nur 1.000 kg. Die Modellbezeichnung allein ist daher keine Freigabe für jede Position.
| Anforderung | Passende Ausführung |
|---|---|
| wiederkehrende Reichweite, mehrere Grundlängen und Traglastklassen | Lastarm Typ LA |
| häufig wechselnde Reichweite bis 2.500 mm | teleskopierbarer Lastarm Typ LAT |
| kompakte Hakenaufnahme ohne langen Ausleger | Lasthaken Typ LH-I |
Weitere Stapler-Anbaugeräte finden Sie unter Lastaufnahmemittel für Gabelstapler.
Der Stapler muss für das Anbaugerät und den vorgesehenen Lastfall geeignet sein. Die Gabelzinken werden vollständig in die Einfahrtaschen eingefahren; anschließend wird die Kettensicherung bestimmungsgemäß befestigt. Vor jedem Einsatz sind Lastarm, Taschen, Sicherungskette, Haken und Hakensicherung sichtbar zu kontrollieren.
Nach § 23 der DGUV Vorschrift 68 müssen Stapler und Anbaugerät aufeinander abgestimmt sein. Das Verfahren hängender Lasten ist nur unter den Voraussetzungen des § 27 zulässig. Flurförderzeuge und ihre Anbaugeräte sind nach § 37 in Abständen von längstens einem Jahr durch einen Sachkundigen zu prüfen; Gefährdungsbeurteilung und Herstellerangaben können kürzere Fristen erfordern.
Je nach Modell beträgt die Traglast an der ersten Hakenposition 1.000, 2.500 oder 5.000 kg. Mit zunehmendem Hakenabstand sinkt sie gemäß Tabelle.

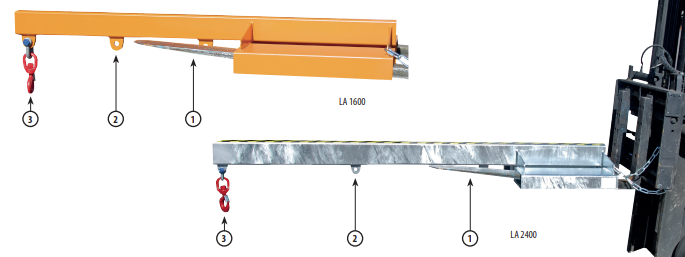

Die geraden Typen LA 1600 und LA 2400 besitzen 1.600 beziehungsweise 2.400 mm Grundlänge. Der geneigte LA 25 besitzt 1.600 mm Grundlänge.
Nein, der Typ LA ist starr. Für eine teleskopierbare Ausführung ist der verlinkte Typ LAT vorgesehen.
Feuerverzinkte Ausführungen bieten einen erhöhten Korrosionsschutz. Die tatsächliche Eignung hängt dennoch von Feuchtigkeit, Medien, Beschädigungen und Wartung ab.
Vor Arbeitsbeginn ist eine Sichtkontrolle erforderlich. Die DGUV Vorschrift 68 verlangt für Flurförderzeuge und ihre Anbaugeräte außerdem eine Prüfung in Abständen von längstens einem Jahr; gegebenenfalls sind kürzere Fristen festzulegen.
Detaillierte Informationen zum Lastarm Typ LA erhalten Sie jederzeit gern per Telefon oder E-Mail.
