Elektroseilwinde SW - Robust, ab 500kg, 8m/min

Elektroseilwinde SW Robust für 500 bis 10.000 daN

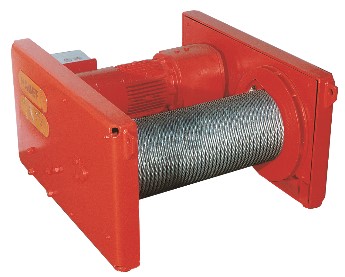

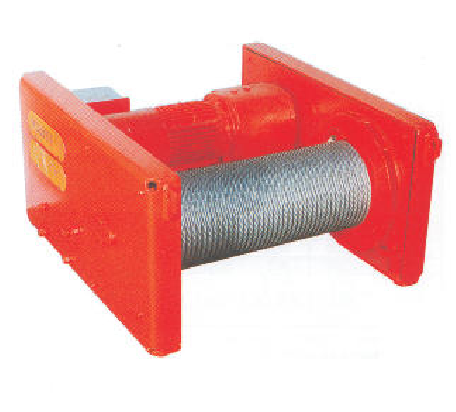

Die Elektroseilwinde SW Robust ist eine stationär zu montierende Trommelwinde für anspruchsvolle Zug- und – bei entsprechend freigegebener Ausführung – Hubaufgaben. Im Shop stehen Konfigurationen von 500 bis 10.000 daN Seilzugfähigkeit mit einer oder zwei Geschwindigkeiten zur Auswahl. Die Baureihe arbeitet mit 400 V bei 50 Hz und ist laut Produktangabe in Schutzart IP54 ausgeführt.

Wichtig für die Auswahl: Die Angabe in daN bezeichnet eine Kraft. Sie darf nicht ohne technische Prüfung als identischer kg-Wert einer frei hängenden Last verwendet werden. Maßgeblich sind der vorgesehene Lastfall, die Seillage, die Seilführung und die Dokumentation der konkreten Variante.

Varianten im Shop

Die Auswahlbezeichnungen sind Kurzangaben. Da sich die reale Seilgeschwindigkeit mit dem wirksamen Trommeldurchmesser und der Seillage ändert, bestätigt SHT vor der Bestellung die technischen Werte der gewählten Artikelnummer.

Warum verändern sich Zugkraft und Geschwindigkeit mit der Seillage?

Mit jeder aufgewickelten Seillage vergrößert sich der wirksame Durchmesser der Trommel. Dadurch steigt die Seilgeschwindigkeit, während sich die verfügbare Zugkraft verändern kann. Die maximal angegebene Seilzugfähigkeit bezieht sich deshalb auf die im Datenblatt bezeichnete Seillage. Für die Auslegung müssen minimale und maximale Seilbelegung sowie der gesamte Arbeitsweg betrachtet werden.

Auswahlkriterien für die stationäre Seilwinde

• Lastfall: Ziehen, Heben oder Verschieben sowie Bewegungsrichtung eindeutig festlegen.
• Erforderliche Kraft: Eigengewicht, Reibung, Steigung, Umlenkungen und dynamische Einflüsse berücksichtigen.
• Seilweg: benötigte Nutzlänge und zulässige Seilaufnahme der konkreten Variante prüfen.
• Geschwindigkeit: eine oder zwei Geschwindigkeiten passend zum Arbeitsablauf auswählen.
• Drahtseil: Durchmesser, Konstruktion, Festigkeit, Endverbindung und Trommel müssen zusammenpassen.
• Montage: Fundament, Befestigung und Seilabgang für sämtliche Kräfte auslegen.
• Elektrik: 400-V-/50-Hz-Versorgung, Steuerung, Absicherung und Leitungen fachgerecht planen.

Ausstattung und Schutzart

Der Produkttext nennt serienmäßige Endschalter und Schutzart IP54; das Datenblatt beschreibt eine robuste Konstruktion mit dauergeschmierten Kugellagern. Endschalter sind Sicherheitseinrichtungen und dürfen nicht ohne entsprechende Herstellerfreigabe als normaler Betriebsstopp für jeden Arbeitszyklus genutzt werden. IP54 bedeutet Schutz gegen Staub in schädigender Menge und gegen Spritzwasser, ist aber keine pauschale Freigabe für jede Außen-, Nass- oder Chemieumgebung.

Sicherer Betrieb und Prüfung

• Winde nur in der freigegebenen Einbaulage und mit geeigneter Seilführung betreiben.
• Die vorgeschriebene Mindestzahl an Sicherheitswindungen auf der Trommel einhalten.
• Drahtseil, Endverbindung, Trommel, Bremse, Endschalter und Befestigung regelmäßig kontrollieren.
• Schlaffseil, Quetschungen, ungleichmäßiges Wickeln und seitlichen Seilzug vermeiden.
• Keine Personen befördern und niemanden im Gefahrbereich einer bewegten Last dulden.

Prüfart und Prüffrist ergeben sich aus Gefährdungsbeurteilung, Einsatzbedingungen, Herstellerangaben und den anwendbaren Vorschriften. Die DGUV Vorschrift 54 sieht für Winden, Hub- und Zuggeräte Prüfungen nach Bedarf, mindestens jedoch jährlich, durch eine sachkundige beziehungsweise zur Prüfung befähigte Person vor.

Häufige Fragen zur SW Robust

Entsprechen 1.000 daN automatisch einer Tragfähigkeit von 1.000 kg?

Nein. daN ist eine Kraftangabe. Die zulässige Last hängt unter anderem von Seillage, Einbau, Seilführung und Verwendungsart ab. SHT prüft den konkreten Lastfall.

Ist ein Drahtseil immer im Lieferumfang?

Das geht aus der sichtbaren Variantenauswahl nicht eindeutig hervor. Seil, Steuerung, Endverbindungen und weiteres Zubehör sollten im Angebot ausdrücklich aufgeführt werden.

Ist die Elektroseilwinde eichfähig?

Nein. Die Winde bewegt Lasten, ermittelt aber keinen eichrechtlich verwendbaren Gewichtswert. Für Lastmessungen finden Sie geeignete Geräte unter Kranwaagen und Dynamometer.

Konfiguration bei SHT abstimmen

Nennen Sie uns Lastfall, erforderliche Zugkraft, Seilweg, Geschwindigkeit, Einbaulage, Seilführung, Versorgung und Umgebungsbedingungen. Sie erreichen SHT unter +49 3681 454266-20 oder über das Kontaktformular. Weitere Antriebe finden Sie unter elektrische Hebezeuge.

Produktdatenblatt Elektroseilwinden SW
