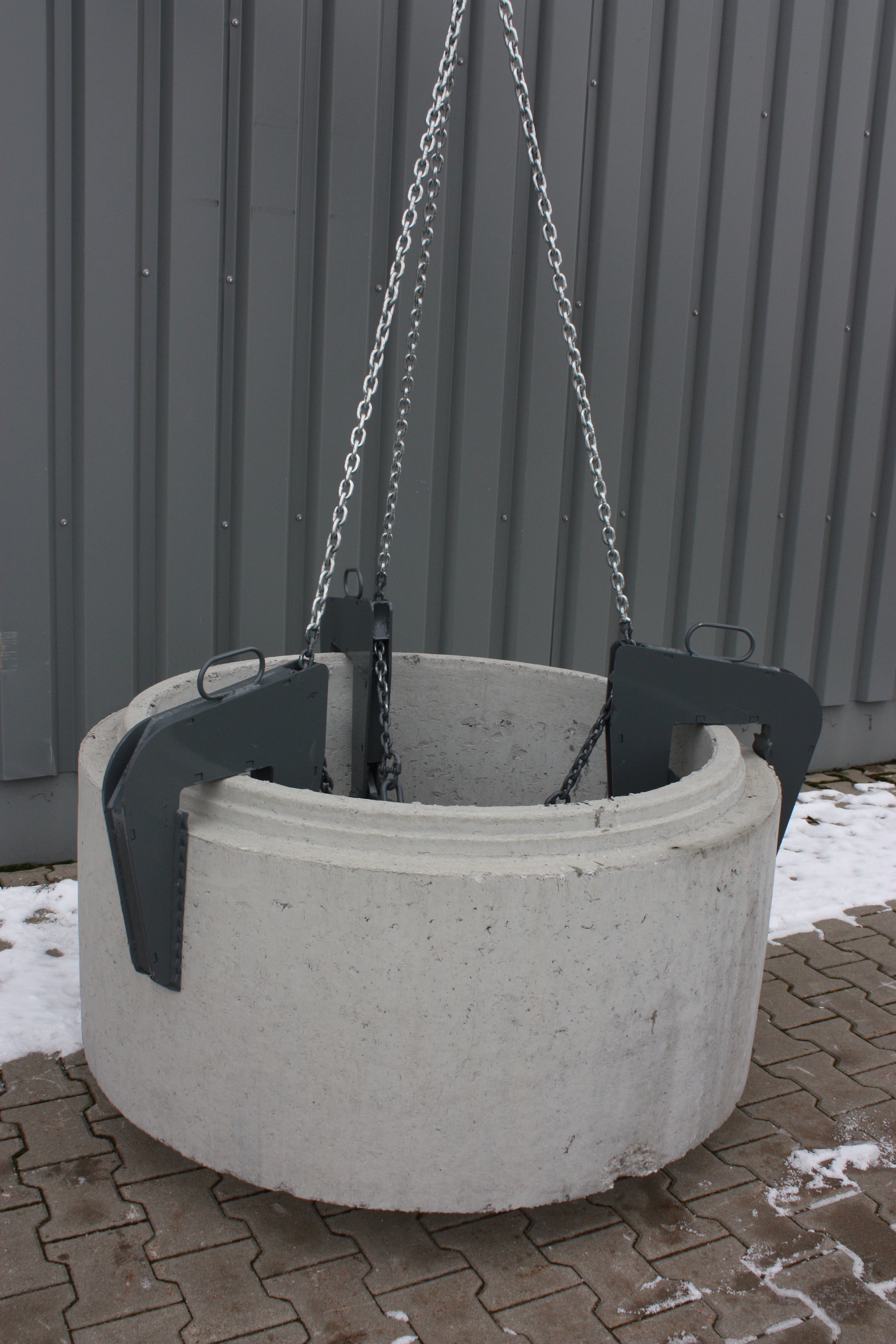

1062 Schachtringgehänge (Kette lackiert)

Das FE 1062 Schachtringgehänge mit lackiert bezeichneter Kette dient zum Heben und Versetzen geeigneter senkrecht stehender Rohre, Schachtringe und Konen. Wählbar sind 1.500, 3.000, 4.000 und 5.000 kg Tragfähigkeit.

Geeignete Schachtringe und Konen

Der Hersteller nennt dünnwandige Schachtringe, Schachtringe nach DIN 4034 Teil 1 und 2, symmetrische Schachthälse beziehungsweise Konen sowie beschichtete Schachtringe. Die bloße Zuordnung zu einer Norm ersetzt nicht die Prüfung von Wandstärke, Randgeometrie, Oberfläche und Zustand.

Tragfähigkeit und Andruckfläche auswählen

Die 1062-Typen werden mit gerippter oder gummierter Andruckfläche angeboten. Welche Ausführung geliefert wird, hängt von der gewählten Baugröße ab. Für empfindliche oder beschichtete Bauteile ist eine gummierte Fläche nicht automatisch freigegeben; Reibwert, Oberflächenfestigkeit und Herstellerangaben bleiben maßgeblich.

Klauenzahl der Baugröße beachten

Die 4.000-kg-Ausführung 1062.7 besitzt laut Hersteller vier Klauen und eine Traverse. Die übrigen Baugrößen können konstruktiv abweichen. Klauenzahl, Kettenlänge, Anschlagwinkel und Lastverteilung sind daher für den konkreten Typ zu prüfen und dürfen nicht aus einer anderen Tragfähigkeitsstufe übertragen werden.

Schachtringgehänge sicher anschlagen

Klauen gleichmäßig über den Umfang verteilen und vollständig an tragfähigen Bereichen ansetzen. Einen kurzen Probehub durchführen und auf gleichmäßigen Sitz achten. Schrägzug, Stoßbelastung und Aufenthalt im Gefahrenbereich vermeiden. Kran, Haken, Ketten und Gehänge müssen für die Gesamtlast geeignet sein.

Häufige Frage

Ist das 1062 für lackierte oder beschichtete Schachtringe geeignet?

Der Hersteller führt beschichtete Schachtringe als Einsatzfall, jedoch muss die passende Andruckfläche gewählt werden. Beschichtung, Geometrie, Reibwert und zulässiger Flächendruck sind vor dem Einsatz anwendungsbezogen zu prüfen.

Die Seitenbezeichnung unterscheidet lackiert und lackierte Kettenausführungen. Die konkrete Oberfläche aller Bauteile ist in der Auftragsbestätigung zu prüfen. Laut Hersteller werden hochfeste Ketten nach DIN 5688.8 eingesetzt.

Herstellerübersicht Rohr- und Schachtringgreifer öffnen

Weitere Bauarten finden Sie unter Rohr- und Schachtringgreifer. Beratung erhalten Sie über das Kontaktformular.
